Installer un tableau électrique peut sembler complexe, mais avec les bonnes étapes, cela devient accessible. Une mauvaise installation peut entraîner des risques électriques et des erreurs fréquentes qui impactent la sécurité de votre domicile. Alors, comment installer un tableau électrique correctement et en toute sécurité ? Dans cet article, découvrez un guide détaillé, des conseils pratiques, et des outils essentiels pour réussir votre installation électrique tout en assurant sa conformité et sa sécurité.
Matériel et outils nécessaires pour l’installation d’un tableau électrique
Les éléments indispensables du tableau électrique
Avant de commencer l’installation, il est essentiel de rassembler tous les composants principaux du tableau électrique. Celui-ci comprend le disjoncteur principal, les disjoncteurs divisionnaires, le peigne de raccordement, ainsi qu’un interrupteur différentiel. Ces éléments garantissent la protection et la bonne répartition du courant dans le logement. Pensez également à prévoir une barrette de terre pour la mise à la terre, indispensable pour la sécurité.
Les outils nécessaires à l’installation
Pour une installation efficace et sécurisée, plusieurs outils électriques sont requis. Vous aurez besoin d’un tournevis isolé, d’un pince coupante, d’un dénudeur de fils et d’un multimètre pour vérifier la tension. L’usage d’un niveau à bulle assure une pose bien droite du coffret, tandis qu’un mètre ruban vous aidera à mesurer les distances de câblage. Il est important de porter des gants isolants et des lunettes de protection pendant toute la durée du travail.
Les équipements de sécurité à ne pas négliger
L’installation d’un tableau électrique nécessite de suivre des normes de sécurité strictes. Avant toute intervention, coupez le courant au disjoncteur général pour éviter tout risque d’électrocution. Vérifiez ensuite l’absence de tension à l’aide du multimètre. Utilisez un coffret électrique conforme à la norme NF C 15-100, garantissant la sécurité et la conformité de votre installation. Enfin, gardez à portée de main un plan de câblage clair pour éviter toute erreur de branchement.
Étapes de préparation avant d’installer votre tableau électrique
Vérifier la conformité de l’installation existante
Avant toute intervention, il est primordial de s’assurer que votre installation électrique est conforme aux normes en vigueur, notamment la NF C 15-100. Cette étape permet d’éviter tout risque de dysfonctionnement ou de court-circuit. Contrôlez l’état des câbles électriques, la prise de terre, ainsi que le disjoncteur d’abonné. Si certains éléments semblent obsolètes ou endommagés, il est conseillé de les remplacer avant de poursuivre l’installation du tableau électrique.
Choisir l’emplacement du tableau électrique
L’emplacement du tableau de répartition doit être réfléchi pour garantir à la fois sécurité et accessibilité. Installez-le dans un endroit sec, bien ventilé, et facilement accessible, comme un cellier ou une entrée technique. Évitez les zones humides ou trop chaudes (proches de la chaudière ou de la salle de bain). Le tableau électrique doit être installé à une hauteur comprise entre 0,90 m et 1,80 m, conformément aux exigences de sécurité.
Préparer le support et les connexions
Une fois l’emplacement choisi, préparez le mur de fixation. Vérifiez sa solidité et installez-y une plaque de montage si nécessaire. Tracez les repères à l’aide d’un niveau à bulle pour assurer un positionnement parfait du coffret. Ensuite, disposez et étiquetez les fils électriques selon les circuits (éclairage, prises, électroménager, etc.). Cette préparation minutieuse facilite grandement le câblage et réduit le risque d’erreur lors de la mise en place du tableau électrique.
Comment installer un tableau électrique : guide étape par étape
Fixer le tableau électrique sur le support
Commencez par fixer le coffret sur le mur ou la plaque de montage préparée. Utilisez des vis et chevilles adaptées au matériau du support (béton, placo, brique…). Le niveau à bulle vous permettra d’assurer une installation parfaitement droite. Laissez suffisamment d’espace autour du tableau électrique pour faciliter la manipulation des câbles. Avant de poursuivre, vérifiez que le coffret est bien solidement fixé et qu’aucun obstacle ne gêne l’accès aux futurs modules.
Installer les modules électriques dans le coffret

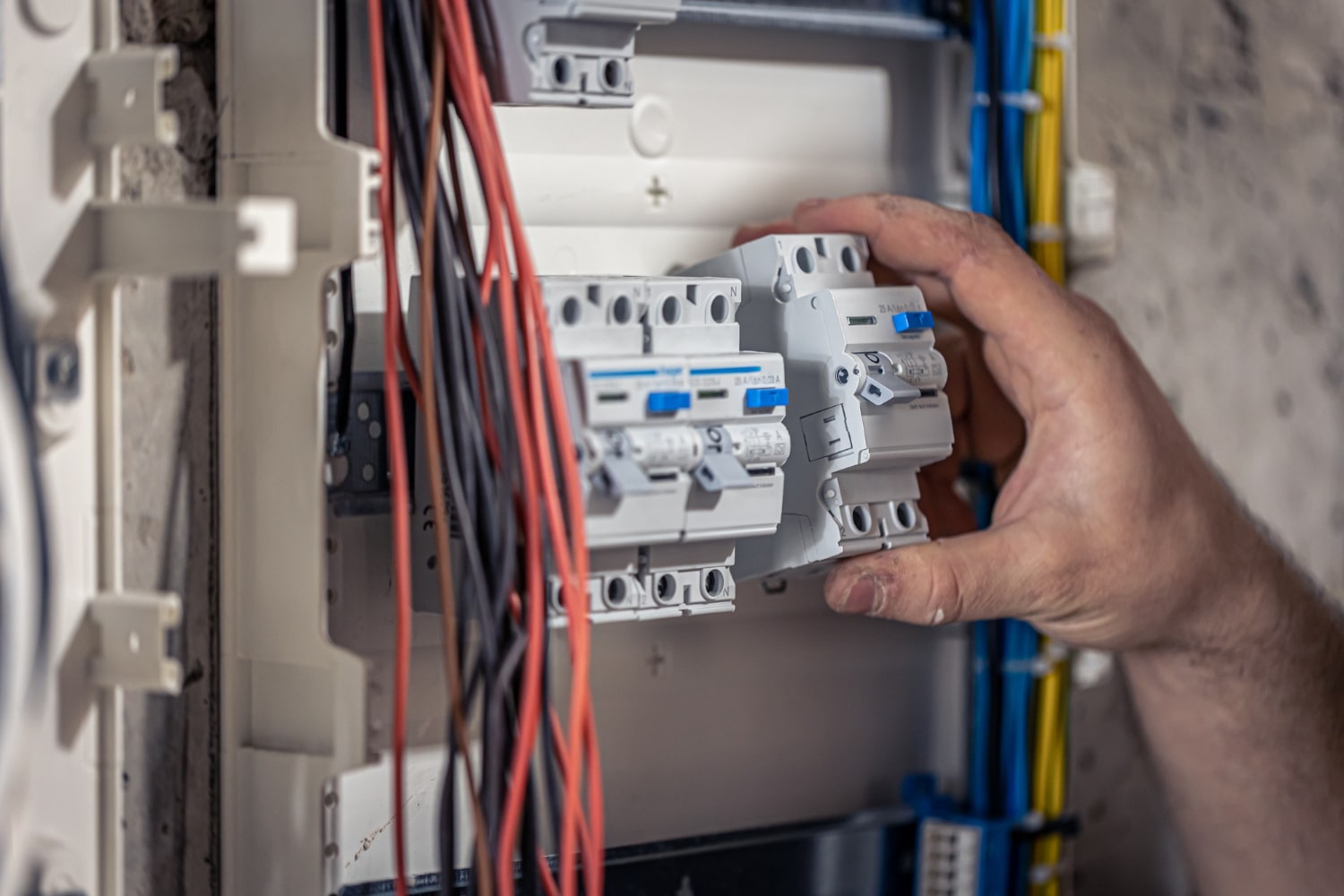

Une fois le coffret en place, insérez les interrupteurs différentiels et les disjoncteurs divisionnaires sur les rails DIN du tableau électrique. Commencez toujours par le disjoncteur principal, suivi des autres circuits selon leur usage (éclairage, prises, électroménager, etc.). Utilisez un peigne d’alimentation pour relier les disjoncteurs entre eux de manière propre et sécurisée. Cette étape demande précision et rigueur pour garantir la protection et le bon fonctionnement de l’installation.
Effectuer le raccordement et les vérifications finales
Procédez ensuite au raccordement des fils électriques : le neutre (bleu), la phase (rouge ou marron) et la terre (vert/jaune). Respectez scrupuleusement le schéma de câblage prévu pour éviter toute erreur. Serrez correctement chaque borne pour assurer une bonne conductivité et éviter les échauffements. Une fois tous les branchements terminés, vérifiez la continuité avec un multimètre, puis remettez le courant pour tester chaque circuit. Si tout fonctionne correctement, votre tableau électrique est désormais opérationnel et conforme aux normes de sécurité.
Assurer la sécurité et la conformité de votre installation électrique
Respecter les normes électriques en vigueur
Pour garantir une installation fiable, il est essentiel de respecter la norme NF C 15-100, référence en matière d’électricité domestique. Elle définit les règles de sécurité liées au câblage, à la protection des circuits et à la mise à la terre. Cette norme veille à ce que chaque tableau électrique soit conçu et installé de manière à protéger efficacement les occupants contre les risques d’électrocution ou d’incendie. Assurez-vous que tous les composants (disjoncteurs, interrupteurs différentiels, fils) soient certifiés et adaptés à la puissance du logement.
Vérifier la mise à la terre et les protections différentielles
La mise à la terre est un élément fondamental pour la sécurité électrique. Elle permet d’évacuer les fuites de courant vers le sol et d’éviter les chocs électriques. Vérifiez que la barre de terre est bien reliée et que la résistance de terre respecte les valeurs exigées par la norme. De même, chaque circuit doit être protégé par un interrupteur différentiel capable de détecter les fuites de courant. Ces dispositifs assurent une protection optimale en cas de défaut d’isolation ou de surcharge.
Effectuer un contrôle et une vérification de l’installation
Avant la mise en service définitive, effectuez un contrôle complet du tableau électrique. Utilisez un multimètre ou un contrôleur d’isolement pour vérifier la continuité des circuits et l’absence de défauts. Chaque disjoncteur doit être identifié et étiqueté pour faciliter la maintenance future. Si nécessaire, faites appel à un électricien qualifié pour valider la conformité de l’installation et obtenir un certificat de conformité Consuel. Ce document atteste que votre installation respecte les exigences de sécurité électrique en vigueur.
Guide de dépannage et maintenance pour votre tableau électrique
Identifier les pannes courantes du tableau électrique
Un tableau électrique peut présenter plusieurs signes de dysfonctionnement : disjoncteurs qui sautent fréquemment, coupures de courant partielles ou totales, ou encore une odeur de brûlé provenant du coffret. Dans ces cas, commencez par identifier le circuit défectueux. Coupez le courant, puis réenclenchez les disjoncteurs un à un afin de repérer l’origine du problème. Un appareil en panne, un court-circuit ou une surcharge peuvent être à l’origine du déclenchement. Si le problème persiste, il est préférable de faire appel à un électricien professionnel.
Effectuer la maintenance préventive du tableau électrique
Une maintenance régulière permet d’éviter les pannes et d’assurer la durabilité de votre installation. Inspectez votre tableau électrique tous les six mois pour vérifier l’état des fils, des borniers et des disjoncteurs. Serrez les connexions si nécessaire et dépoussiérez délicatement l’intérieur du coffret à l’aide d’un chiffon sec. Profitez-en pour tester les interrupteurs différentiels en appuyant sur le bouton « Test » : un déclenchement immédiat confirme leur bon fonctionnement. Cette simple vérification garantit une sécurité optimale au quotidien.
Quand faire appel à un professionnel
Certains problèmes nécessitent une intervention experte, notamment en cas de chauffe anormale, de fils noircis ou de bruits électriques suspects. Ne tentez pas de réparation complexe sans formation, car une erreur pourrait aggraver le risque électrique. Un électricien qualifié pourra diagnostiquer précisément l’origine du dysfonctionnement, remplacer les modules défectueux et vérifier la conformité du tableau électrique. Faire appel à un professionnel est la meilleure solution pour garantir une installation sûre, conforme et durable.
